DESCRIPCIÓN DEL PRODUCTO

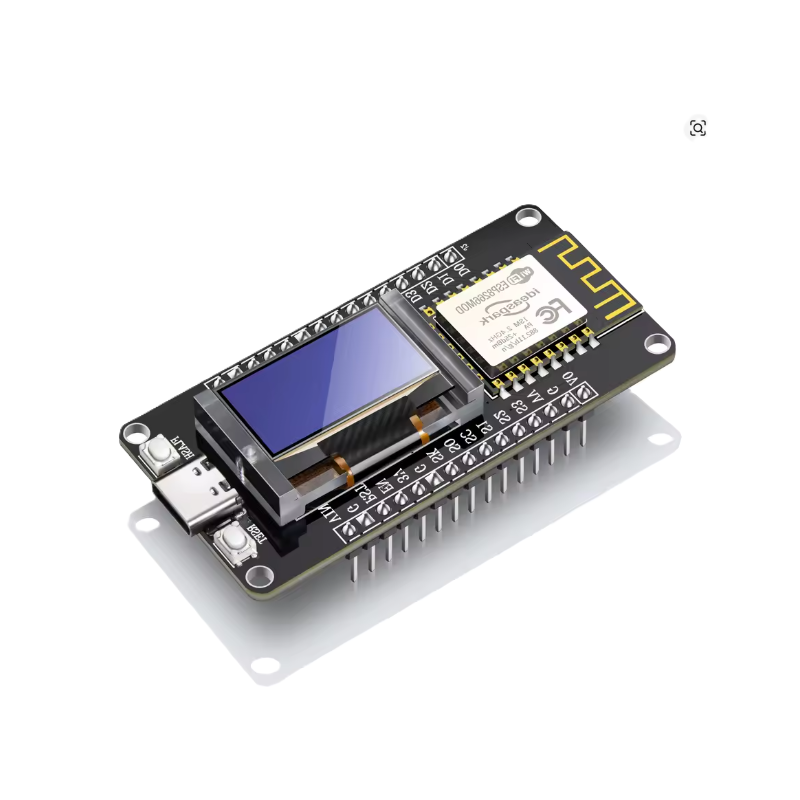

Esta placa de desarrollo integra un módulo ESP8266 (ESP-12E) con una pantalla OLED de 0,96 pulgadas (128x64 píxeles, controlador SSD1306) ya conectada por I2C, eliminando el cableado habitual entre placa y pantalla. Es útil para proyectos que necesitan mostrar datos de sensores, estado de conexión WiFi, información meteorológica o gráficos personalizados sin usar una protoboard aparte.

Monta el microcontrolador Tensilica Xtensa LX106 de 32 bits, con frecuencia de reloj de 80MHz (ajustable por software hasta 160MHz), 4MB de memoria flash y WiFi 802.11 b/g/n integrado con pila TCP/IP y modo Deep Sleep. Incluye el chip CH340G para la conexión USB-serie y conector USB Type-C, con los pines de la placa ya soldados de fábrica.

La pantalla OLED va protegida por un marco de soporte transparente que evita que se mueva o desalinee, y es del tipo "Amarillo/Azul": las primeras filas de píxeles se ven en amarillo y el resto en azul, un esquema de color fijo por hardware, no configurable por software.

CARACTERÍSTICAS DESTACADAS

• Módulo WiFi ESP-12E (chip ESP8266), 802.11 b/g/n, TCP/IP integrado.
• Pantalla OLED de 0,96", 128x64 píxeles, controlador SSD1306, conectada por I2C.
• Microcontrolador Tensilica LX106 de 32 bits, 80MHz (hasta 160MHz por software).
• 4MB de memoria flash.
• Controlador USB-serie CH340G, conector USB Type-C.
• Pines de la placa ya soldados de fábrica.
• Marco de soporte transparente para la pantalla OLED.
• Conector de batería LiPo 3,7V de 2 pines (paso 1,25mm).
• Compatible con Arduino IDE, MicroPython y librerías U8G2.
• Tamaño de la placa: 6,48 x 3,15cm.

USOS RECOMENDADOS

• Proyectos IoT con visualización de datos: sensores, temperatura, humedad.
• Paneles de estado de red WiFi o del sistema.
• Relojes, contadores o tickers de noticias caseros.
• Prototipado rápido sin necesidad de protoboard para la pantalla.
• Aprendizaje y proyectos educativos con Arduino o MicroPython.

ESPECIFICACIONES TÉCNICAS

Marca: ideaspark

Chip: ESP8266 (módulo ESP-12E)

Microcontrolador: Tensilica Xtensa LX106, 32 bits

Frecuencia de reloj: 80MHz (ajustable por software hasta 160MHz)

Memoria flash: 4MB

Voltaje de funcionamiento: 3,3V

Pines digitales de E/S: 16 (numeración del chip; ver aviso sobre pines realmente disponibles)

Entradas analógicas (ADC): 1

UART: 1 (de uso general; compartido con la programación por USB)

SPI: 1

I2C: 1 (implementado por software, no es un periférico dedicado por hardware)

Controlador USB-serie: CH340G

Conexión USB: USB Type-C

Conector de batería: 2 pines, 3,7V LiPo/Li-ion, paso 1,25mm

WiFi: 802.11 b/g/n, 2,4GHz, WPA/WPA2, pila TCP/IP integrada

Modo de bajo consumo: Deep Sleep

Tamaño de la placa: 6,48 x 3,15cm

Pantalla OLED integrada — Tamaño: 0,96"

Controlador de pantalla: SSD1306

Resolución: 128x64 píxeles

Color: Amarillo/Azul (bicolor fijo por hardware)

Voltaje de la pantalla: 3,3V-5V DC

Ángulo de visión: Mayor de 160°

Temperatura de funcionamiento: -30°C a 70°C

Tamaño del módulo OLED: 27 x 27 x 4mm

Interfaz de la pantalla: I2C (SDA: D6/GPIO12, SCL: D5/GPIO14)

Marco de soporte: Acrílico transparente

Contenido de la caja: 1x placa ESP8266 con OLED de 0,96" (pines soldados)

INFORMACIÓN IMPORTANTE

Los datos técnicos del propio fabricante no son consistentes entre sí: el manual oficial de ideaspark indica 128KB de RAM, pero la ficha de especificaciones que acompaña a este mismo producto en varias tiendas indica 64KB de SRAM. No hay forma de confirmar cuál es exacta sin probar la placa directamente; en la práctica, con el entorno Arduino, la memoria realmente disponible para el programa (heap libre) suele ser bastante menor que cualquiera de las dos cifras.

Los "16 pines digitales de E/S" se refieren a la numeración de pines del chip ESP8266 (GPIO0 a GPIO15), no a 16 pines libres y utilizables en esta placa concreta: varios están reservados para el arranque o la memoria flash interna, y dos de ellos (D5/D6, GPIO14/GPIO12) ya están ocupados por la pantalla OLED integrada. En la práctica hay bastantes menos pines libres de los que sugiere esa cifra.

El ESP8266 no tiene un periférico I2C por hardware dedicado: la comunicación I2C, incluida la de la pantalla OLED integrada, se implementa por software sobre pines GPIO normales.

Si se usa una librería que asuma los pines I2C por defecto de un NodeMCU genérico, hay que indicar manualmente los pines reales de esta placa (D6 para SDA, D5 para SCL) en el código, por ejemplo con Wire.begin(D6, D5) en Arduino, o el equivalente en MicroPython.
